تفاصيل المنتج:
شروط الدفع والشحن:
|
| تطبيق: | سخان مبادل حراري. | شكل: | أنبوب مسطح ، أنبوب مسطح |
|---|---|---|---|
| اسم: | أنبوب لحام من النحاس الألومنيوم أنبوب مسطح شقة لنظام تكييف الهواء للسيارات | مواد: | 4343/3003/7072 |
| المعالجة السطحية: | لحام، وحام | اساسي: | GB / T 5237 |
| تسليط الضوء: | أنابيب الألومنيوم لحام,أنابيب الألومنيوم الدقة |
||
أنابيب زعنفة ألمنيوم عالية التردد ملحومة لمسخن المبادل الحراري / أنابيب أنابيب ملحومة ألومنيوم عالية التردد
عالية التردد الملحومة أنبوب الألومنيوم تفاصيل deacrption:
أنبوب الألومنيوم الملحوم عالي التردد الوضعية:
1-1. المشعاع
1-2. المبخر
1-3. مكثف
1-4. خزان مياه
1-6. المبرد
1-7. وحدة تبريد محرك السيارات
1-8. نظام تكييف هواء السيارات
1-9. مبادل حراري تجاري مكيف.
1-10. مبادل حراري للسيارات
11. مبرد الزيت
نحن يمكن أن تنتج أنابيب أنبوب ملحومة عالية التردد أدناه وفقا لمتطلبات العملاء:
| نوع المنتج | خارج القطر | عرض | جدار Thinckness | سماكة الأنبوب | الطول |
| أنبوب مستديرة | Ø10 ~ 38MM | / | 0.80-3.00mm | / | 50 ~ 6000mm معالجة |
| أنبوب مسطح | / | 8 ~ 32MM | 0.23 ~ 0.50mm | 1.0 ~ 5.0mm اللون: | / |
| أنبوب مستطيلة | / | ماكس 90 ملم | 0.26 - 0.8 مم | 5.0 ~ 10.0mm | / |
| د أنبوب | / | 15 ~ 20.4mm | / | 1.0 ~ 1.2MM | / |
الأبعاد:
مواصفات أنابيب أنابيب الألومنيوم الملحومة عالية التردد لمشعات السيارات (MM):
| أنبوب الرادياتير | |||||||
| رقم الصنف. | المواصفات | المحور الرئيسي أ | محور ثانوي ب | نهاية C | سمك (مم) | سبائك الألومنيوم | |
| 1 | R12 * 1.7 | 12.00 | 1.95 | 1.70 | 0.26 / 0.28 / 0.30 | 3003/3005/4343 | |
| 2 | R14 * 1.6 | 14.00 | 1.75 | 1.60 | 0.26 / 0.28 / 0.30 | 3003/3005/4343 | |
| 3 | R14.55 * 1.5 | 14.55 | 1.65 | 1.50 | 0.26 / 0.28 / 0.30 | 3003/3005/4343 | |
| 4 | R16 * 2.0 | 16.00 | 2.20 | 2.00 | 0.26 / 0.28 / 0.30 | 3003/3005/4343 | |
| 5 | R18 * 2.0 | 18.00 | 2.20 | 2.00 | 0.26 / 0.28 / 0.30 | 3003/3005/4343 | |
| 6 | R20 * 2.0 | 20.00 | 2.20 | 2.00 | 0.26 / 0.28 / 0.30 | 3003/3005/4343 | |
| 7 | R22 * 2.0 | 22.00 | 2.20 | 2.00 | 0.30 / 0.32 / 0.35 | 3003/3005/4343 | |
| 8 | R22 * 2.5 | 22.00 | 2.70 | 2.50 | 0.30 / 0.32 / 0.35 | 3003/3005/4343 | |
| 9 | R26 * 2.0 | 26.00 | 2.25 | 2.00 | 0.30 / 0.32 / 0.35 | 3003/3005/4343 | |
| 10 | R27 * 1.8 | 27.00 | 1.95 | 1.80 | 0.30 / 0.32 / 0.35 | 3003/3005/4343 | |
| 11 | R32 * 2.0 | 32.00 | 2.30 | 2.00 | 0.30 / 0.32 / 0.35 | 3003/3005/4343 | |
| 12 | R40 * 2.0 | 40.00 | 2.35 | 2.00 | 0.32 / 0.35 / 0.40 | 3003/3005/4343 | |
| 13 | R42 * 2.0 | 42.00 | 2.35 | 2.00 | 0.32 / 0.35 / 0.40 | 3003/3005/4343 | |
أحجام أنابيب الألومنيوم الملحومة عالية التردد التسامح
المعيار الفني الأساسي | نوع | تفاوت (MM) |
| أنبوب مستديرة | OD القطر ± 0. 05 | |
| أنبوب مسطح | العرض ، السمك ± 0. 05. الطول ± 0.3 | |
| أنبوب مستطيلة | العرض ، السمك ± 0. 05. الطول ± 0.3 | |
| د أنبوب | عرض ، ارتفاع سماكة ± 0.05mm ؛ طول <1000MM ± 0.3MM > 1000MM ± 3mml |
عالية التردد الملحومة أنابيب الألومنيوم أنبوب تطبيق الصورة:

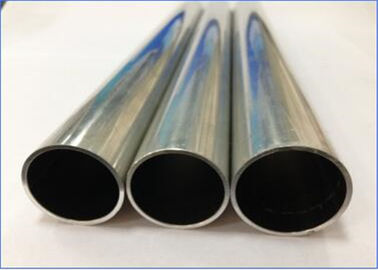

أنابيب عالية الملحومة أنبوب الألومنيوم الصور:
صور معدات الاختبار:
